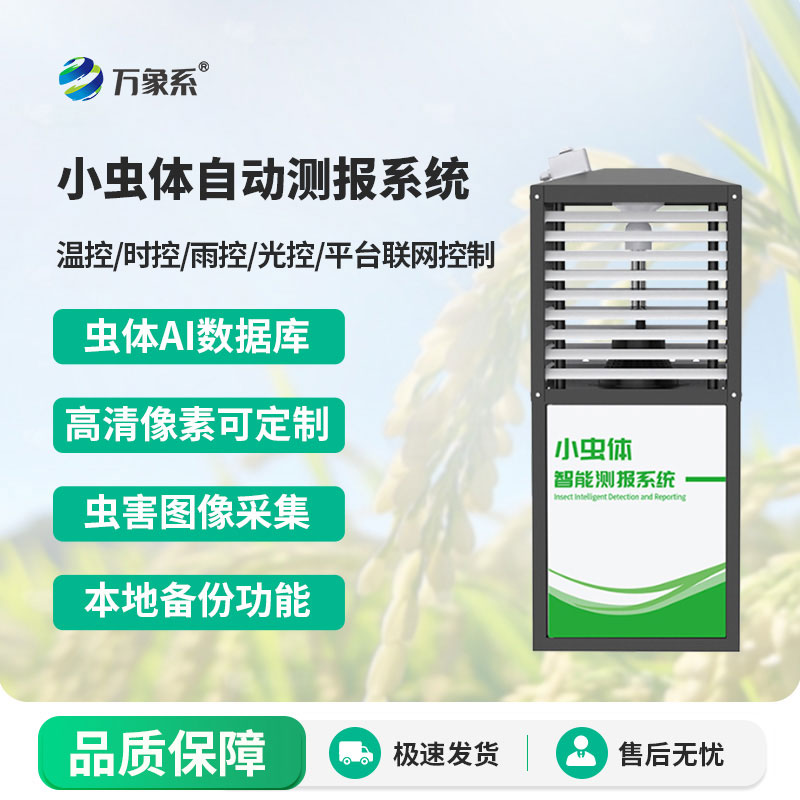

小蟲體自動測報系統功能概述：

小蟲體自動測報系統又稱小蟲體自動識別系統，小蟲體蟲情測報儀，小蟲體自動測報系統是一種針對稻飛虱、葉蟬等毫米級趨光性害蟲而研發的新一代植保設備。它突破了活體拍照、專一誘蟲光譜、深度學習算法識別等關鍵技術，能夠?qū)Χ喾N毫米級趨光性害蟲進行高效誘集、智能識別和蟲情數據統計分析。

小蟲體蟲情測報儀是參照國標GB/T 24689.1-2009《植物保護機械 蟲情測報燈》相關標準，針對“毫米級小蟲體測報”改進優化的一款圖像采集蟲情測報工具，設備基于“溫控、時控、雨控、光控、平臺聯網控制”的技術思路，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，可自動完成“誘蟲、殺蟲、圖像采集、蟲體收集”等系統作業。

另外，設備利用“物聯網通訊網絡”與“云端服務平臺”進行信息交互，可將“蟲害圖像、環境數據、設備狀態、供電狀態”等信息上傳至軟件平臺，“云端服務平臺”依托“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、統計分析、生成報表”，以此實現對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足“蟲害標本采集、蟲情分析預測”的功能需要。

小蟲體自動測報系統工作原理：

小蟲體蟲情測報儀基于“溫控、時控、雨控、光控、平臺聯網控制”的技術思路，利用“光誘、性誘”的誘蟲原理，通過風機轉動產生負壓氣流將“稻飛虱、葉蟬科、綠盲蝽”等毫米級小蟲體吸入到收集器進行“風干、脫水滅殺”，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，對誘捕的害蟲進行“采集圖像、收集蟲體”等系統操作，然后利用“物聯網通訊網絡”將“蟲害圖像、環境數據、設備狀態、供電狀態”等信息上傳至軟件平臺識別、分析，填補了當前毫米級蟲體測報的空白。

供電方式：220VAC或太陽能供電。

平均功耗：

整機功耗：≤30W；

待機功耗≤10W；

絕緣電阻：≥2.5M?（漏電保護）

工作環境：0~70℃，0~85%RH(無凝結)；

整機結構：

整機尺寸：355mm*275mm*710mm（常規配置）。

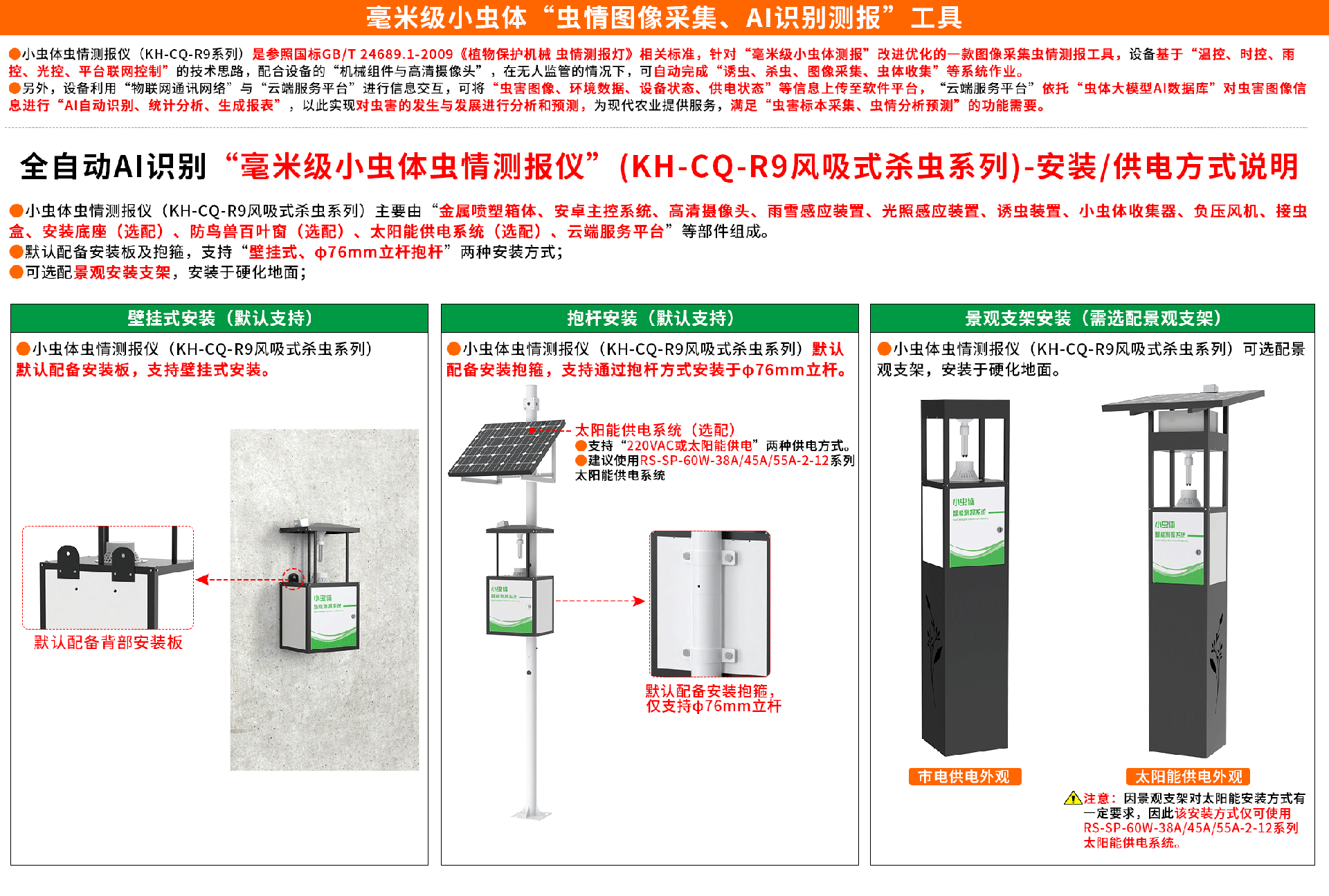

小蟲體蟲情測報儀（KH-CQ-R9風吸式殺蟲系列）主要由“金屬噴塑箱體、安卓主控系統、高清攝像頭、雨雪感應裝置、光照感應裝置、誘蟲裝置、小蟲體收集器、負壓風機、接蟲盒、安裝底座（選配）、防鳥獸百葉窗（選配）、太陽能供電系統（選配）、云端服務平臺”等部件組成。

安卓主控系統：

支持7寸（默認）安卓觸控屏；

支持“4G（默認）、以太網”等通訊方式；

支持“遠程OTA、GPS定位、自動校時、蟲害圖像本地備份、蟲害圖像斷網續傳”等功能。

支持觸屏查看本機“環境數據、機械組件實時狀態、蟲害圖像備份信息、網絡狀態、基本參數、ICCID”等基礎數據信息；

支持觸屏控制本機“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動運行，更改本機“工作模式”；

支持觸屏設定本機“開始時間、結束時間、引蟲時長、誘蟲燈開啟時長、雨后延遲開啟時長、網絡通訊”等運行參數；

攝像頭參數：

支持USB接口，方便現場更換。

支持“500萬（默認）、800萬、1200萬、2000萬”等多種高清像素圖片拍攝，蟲情圖像為JPG格式，清晰度能夠達到人工識別昆蟲種類的要求。

誘蟲裝置：

支持“光學誘蟲（默認）、生物信息素誘蟲(定制)”兩種誘蟲方式；

光學誘蟲采用主波長為365nm的6W黑光燈管，燈管啟動時間≤5S。

機械組件：

小蟲體蟲情測報儀內部機械組件包含“小蟲體收集器、負壓風機裝置、落蟲裝置、圖像采集裝置（攝像頭）”等部件；

小蟲體收集器：小蟲體收集器采用毫米級進蟲口結構，在有效捕捉“稻飛虱、葉蟬科、綠盲蝽”等毫米級微型蟲體的情況下，還可過濾大型昆蟲干擾。

負壓風機裝置：害蟲受光源吸引后，利用風機轉動產生負壓氣流將“稻飛虱、葉蟬科、綠盲蝽”等毫米級微型蟲體吸入到收集器進行“風干、脫水滅殺”。

落蟲裝置：小蟲體收集器內部采用落蟲板方式，為“蟲害圖像采集、蟲體收集”作業提供支撐平臺，可保證不同時間段的蟲害信息不混淆。

工作模式：

①、支持“自動控制、平臺/APP聯網控制、本地觸屏控制”三種工作模式切換。

②、自動控制模式：

支持“溫控（選配）、時控、雨控、光控”四種邏輯制約的自動工作模式，使設備在“相應季節的設定時間，滿足無降水、無光照的條件情況下自動完成對蟲害的“誘捕、滅殺、圖像采集、蟲體收集”等系統作業。

溫控技術（選配）：通過采集現場環境溫度，判斷當前季節，冬季環境溫度小于程序設定值時，控制設備停止運行，達到了節省能源、延長設備使用壽命的目的。

時控技術：依據靶標害蟲的生活習性規律，通過設置設備的“工作起始時間、工作時長、誘蟲燈開啟時長、引蟲時長、雨后延遲開啟時長”等參數，預設多個工作時間段。

雨控技術：通過采集雨雪傳感器的當前狀態，判斷當前有無降水，有降水時控制停止設備的作業流程，保護設備相關部件。

光控技術:利用害蟲在“夜間活躍度高、趨光”的行為特點，通過采集光照傳感器的光照強度判斷晝夜、且不受瞬間強光影響，入夜后當即控制“誘蟲燈”啟動、在實現理想誘捕效果的情況下，還可節省能源、延長誘蟲燈的使用壽命

支持通過云端照務器、APP遠程聯網控制“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動、運行
